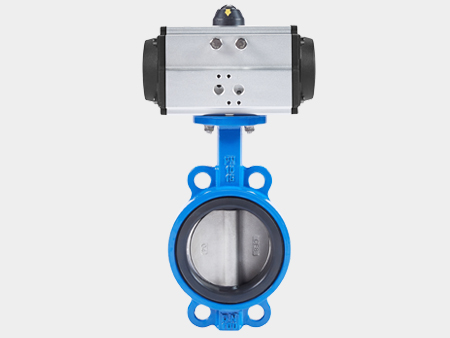

气动对夹式蝶阀

气动对夹式蝶阀 ‌是一种流体控制设备，主要用于石油、煤气、化工、水处理等行业。其核心部件是一个类似蝶翼的圆盘形蝶板，通过气动执行器驱动，实现快速启闭功能。气动对夹式蝶阀的阀体构造为满足管道空间狭窄而形成的对夹式结构，具有结构紧凑、重量轻、安装方便等优点‌。

工作原理

气动对夹式蝶阀由气动执行器和蝶阀组成。气动执行器以压缩空气为动力源，通过驱动阀杆旋转，进而带动圆盘形蝶板在管道内旋转，从而改变管道内部的通流截面积和流量，实现对流体的控制。当蝶板旋转到与阀体呈90°时，阀门为全开状态；当蝶板旋转到与阀体呈0°时，阀门为关闭状态。气动执行器的运行速度较快，且在动作执行过程中很少会因卡住而损坏‌。

结构特点

气动对夹式蝶阀的结构相对简单，只由少数几个零件组成，易于拆装及维修。其蝶板安装于管道的直径方向，圆盘形蝶板绕着轴线旋转，操作简单且具有良好的流体控制特性。此外，气动对夹式蝶阀通常采用弹性密封或金属密封，适用于不同的工作环境和介质‌。

应用场景

气动对夹式蝶阀广泛应用于石油、化工、电力、环保、水利、供热、给排水、工业和机械等领域。由于其结构紧凑、操作简便、密封性能好等特点，特别适合在空间有限的管道系统中使用‌。
